כל מי שעסק פעם באלקטרוניקה מכיר את הריח של רכיב שנשרף. לפעמים זו טעות קטנה של חיבור מתח הפוך או אי-שימוש בנגד הגנה. בחיים האמיתיים, זה אומר להזמין רכיב חדש ולחכות כמה ימים טובים עד שיגיע המשלוח. באתר Diode, אם טעיתם, אתם פשוט מתקנים את החיווט בלחיצת כפתור ומריצים את הסימולציה מחדש.
מעבר לחסכון הכספי, מדובר בכלי מצוין לסיעור מוחות מהיר. רוצים לבדוק אם רעיון מסוים למעגל בכלל יעבוד ? במקום להוציא את הקופסאות עם הרכיבים ולחבר חוטים פיזיים, אפשר "לזרוק" את הרכיבים על המטריצה (לוח ניסויים) הווירטואלית ותוך מספר שניות לקבל תשובה.
סימולטור תלת-ממדי מתקדם למעגלים אלקטרוניים
בעבר, סימולטורים של מעגלים אלקטרוניים היו בעיקר דו-ממדיים ומשעממים. קיבלתם דף לבן, עם כמה סמלים של נגדים וקבלים, וגרפים של מתח וזרם, והייתם צריכים להבין מה מתרחש בתוך המעגל. אתר Diode לוקח את החוויה הזו צעד אחד קדימה ומציע סימולטור תלת-ממדי (3D) מרשים במיוחד.
החוויה באתר מזכירה יותר משחק מחשב מודרני מאשר תוכנה משעממת. הרכיבים נראים בדיוק כמו במציאות: הארדואינו נראה כמו לוח פיזי, המטריצה נראית אמיתית לגמרי והחוטים מופיעים בצורה ויזואלית שמאפשרת לכם להבין בדיוק לאיזה רכיבים הם מחוברים.
מארדואינו ועד לנגד
אחד הדברים המרשימים ב- Diode הוא העומק והתמונה הרחבה שהוא מציג. הוא לא מסתפק רק בחיבור לדים לנגד וסוללה או נגד לקבל ומקור חשמל, אלא מאפשר לסמלץ מגוון רחב של מעגלים:
- מיקרו-בקרים: תמיכה מלאה בלוחות ארדואינו, כולל אפשרות לכתיבת קוד ישירות בתוך הממשק.
- רכיבים דיסקרטיים: טרנזיסטורים, קבלים, נגדים ודיודות שמתנהגים לפי חוקי הפיזיקה והחשמל.
- מעגלים משולבים (ICs): שימוש ברכיבים נפוצים לבניית לוגיקה מורכבת.
- רכיבי קלט/פלט: מסכי LCD, חיישנים, כפתורים ומנועים.
היכולת לשלב בין תוכנה וחומרה בסביבה אחת מאפשרת למשתמשים לבדוק לוגיקה אל מול תגובות והתנהגות של רכיבים בזמן אמת.
איך מרכיבים ובודקים מעגל אלקטרוני ?

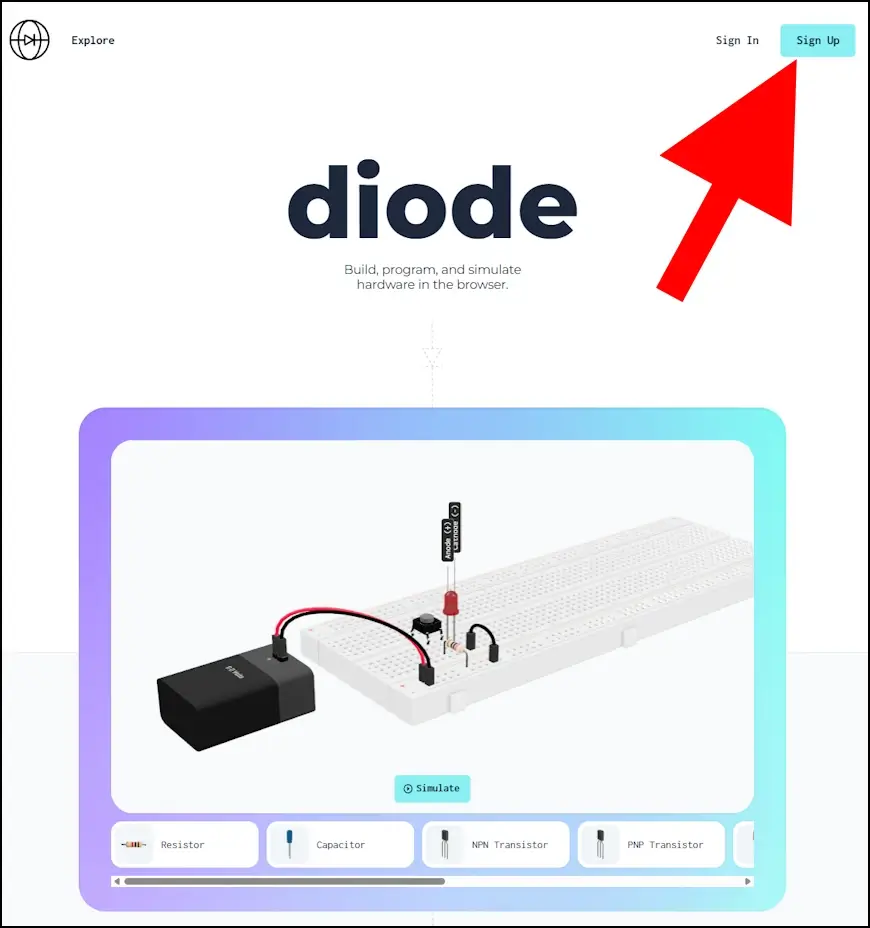

כנסו לאתר הרשמי של Diode וצרו חשבון חדש (ללא תשלום).

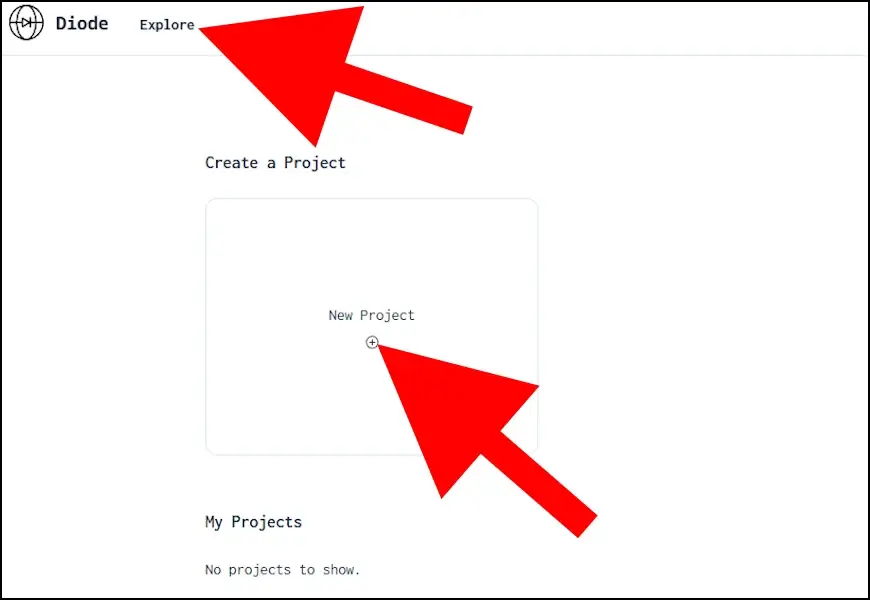

בחלון שייפתח, תוכלו להתחיל פרויקט חדש על ידי לחיצה על האפשרות 'New Project' ,או להתבסס על פרויקטים מוכנים מראש על ידי לחיצה על האפשרות 'Explore' שנמצאת בפינה השמאלית העליונה של החלון.
אם אתם רק מתחילים ואין לכם ניסיון עם בניית מעגלים אלקטרוניים אנו ממליצים להיכנס ל- 'Explore' ולהתחיל עם אחד מהמעגלים האלקטרוניים המוכנים שהאתר מציע.

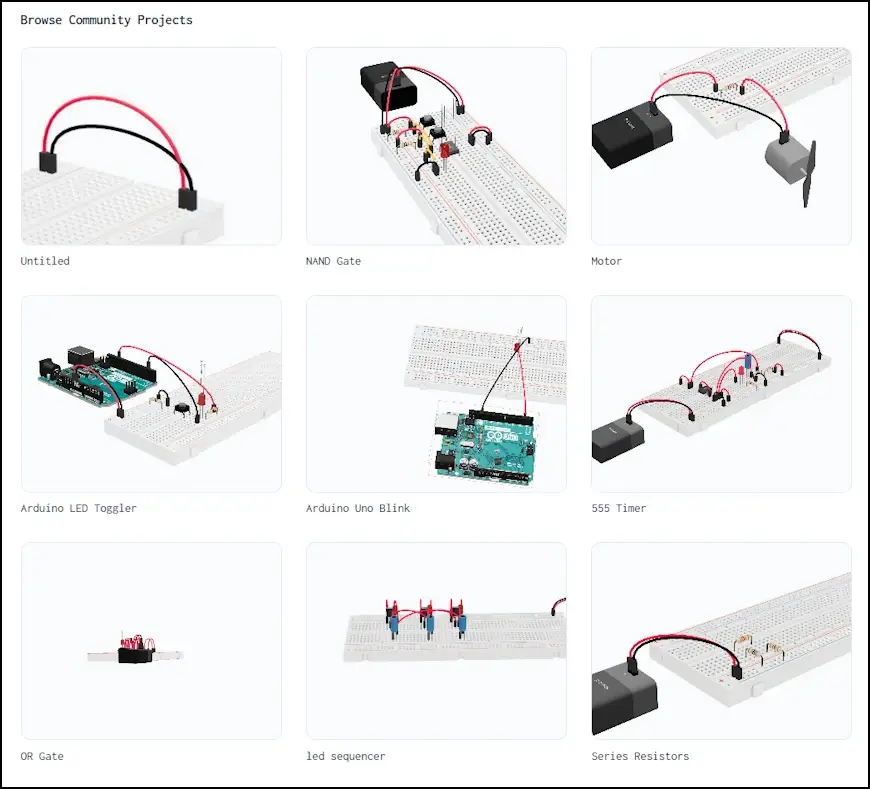

בחלון ה- 'Explore', לחצו על הפרויקט הרצוי.
כעת, תיפתח סביבת עבודה תלת-ממדית שבמרכזה מופיע המעגל האלקטרוני שבחרתם.

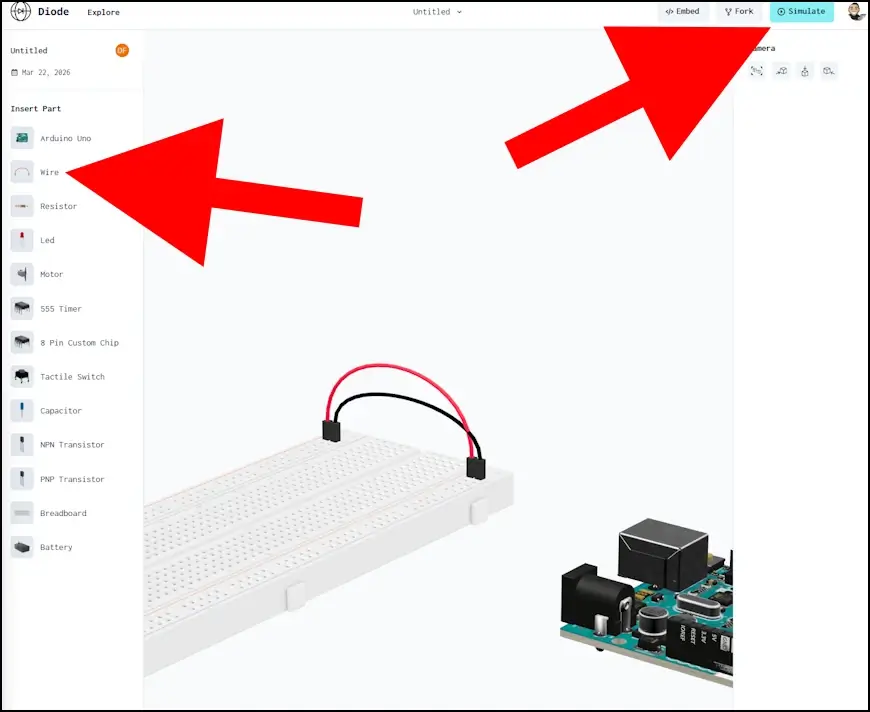

למטריצה תוכלו להוסיף רכיבים שונים לבחירתכם דרך תפריט הרכיבים שנמצא בצד שמאל, הכולל לוחות ארדואינו, טרנזיסטורים, חיישנים, מנועים, קבלים, נגדים ועוד.
תוכלו לשלוט על זוויות המצלמה ולכתוב קוד, וכפתור הסימולציה (Simulate) יאפשר לכם להריץ את המעגל ולראות אותו פועל בזמן אמת. בנוסף, ניתן גם לשתף או לשכפל את הפרויקט.
אתר Diode הוא לא תחליף למעבדה פיזית, אלא רק כלי לסימולציה מקדימה וניסויים. בסופו של דבר, אין תחליף לתחושת ההלחמה או למגע הפיזי עם הרכיבים. אבל, כשלב ביניים של תכנון, למידה וניסוי, הוא מציע רמה של נגישות ודיוק שפשוט לא היו קיימות בעבר עבור סטודנטים וחובבנים.
אם אתם רוצים להיכנס לעולם האלקטרוניקה בלי החרדה של "מה לקנות" או "איך לא להרוס", זהו ללא ספק המקום המושלם להתחיל בו.
